Blackmagic DeckLink Quad 2

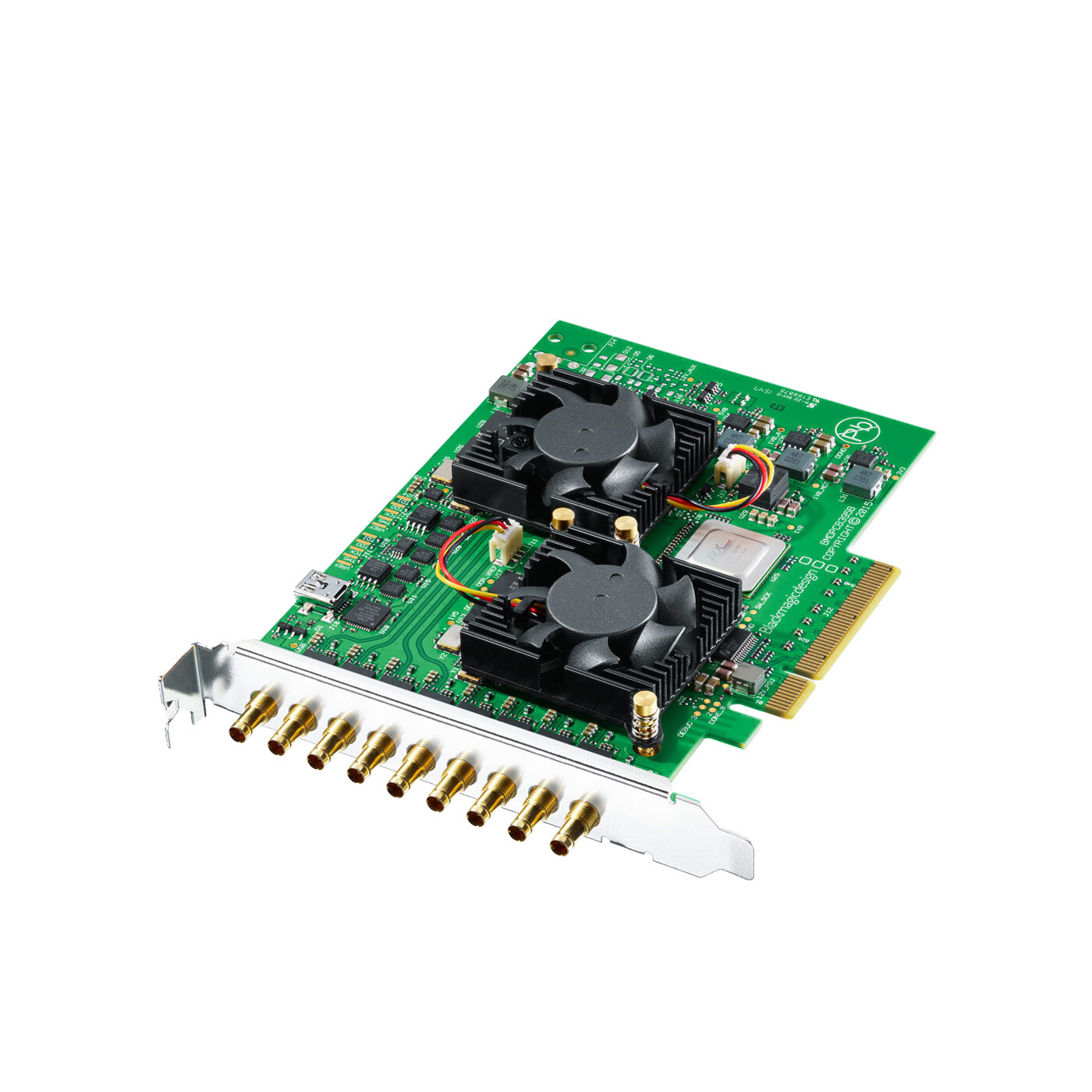

Blackmagic Design DeckLink Quad 2

• Professionelt PCIe capture- og playback-kort
• 8x uafhængige 3G-SDI-kanaler
• Hver SDI-forbindelse kan konfigureres som input eller output
• Understøtter SD og HD op til 1080p60
• Op til 8 samtidige capture- eller playback-kanaler
• Understøtter op til 12-bit SD og HD
• 16 kanaler embedded audio pr. SDI-kanal
• Tri-Sync og Black Burst reference input
• Hardwarebaseret real-time colorspace conversion
• PCI Express Gen 2 x8

Blackmagic Design DeckLink Quad 2 er et professionelt multichannel PCIe-kort til capture og playback i broadcast-, streaming- og playout-systemer. Kortet samler otte uafhængige 3G-SDI-kanaler på ét PCIe-kort og giver mulighed for at konfigurere hver forbindelse individuelt som input eller output.

Det gør DeckLink Quad 2 velegnet til systemer, hvor flere videosignaler skal håndteres samtidigt – eksempelvis multichannel capture, softwarebaseret liveproduktion, playout, monitoring og digital signage.

Otte uafhængige 3G-SDI-kanaler

DeckLink Quad 2 har otte 3G-SDI mini-DIN-forbindelser, som hver fungerer som en selvstændig kanal.

Hver forbindelse kan konfigureres individuelt som capture eller playback, så kortet kan anvendes i forskellige kombinationer med op til otte capture-kanaler eller otte playback-kanaler.

Alle kanaler understøtter SD og HD med opløsninger op til 1080p60.

Fleksibel multichannel-workflow

Den individuelle konfiguration af hver SDI-kanal gør DeckLink Quad 2 velegnet til workflows, hvor forskellige videosignaler skal håndteres samtidig.

Kortet kan blandt andet anvendes til:

• Multichannel video capture
• Softwarebaseret liveproduktion
• Broadcast playout
• Multiskærmsløsninger
• Digital signage
• Monitoring

Professionel billedkvalitet

DeckLink Quad 2 understøtter 8-, 10- og 12-bit RGB 4:4:4 i formater op til 1080p30 samt 8- og 10-bit YUV 4:2:2 i alle understøttede videoformater.

12-bit RGB 4:4:4 understøttes ved playback. Kortet understøtter farverummene Rec. 601, Rec. 709 og Rec. 2020 samt HDR metadata, HLG og PQ.

Embedded audio

Hver SDI-kanal understøtter op til 16 kanaler embedded audio i både SD og HD med 48 kHz / 24-bit sampling.

Det gør det muligt at håndtere video og multikanalslyd gennem de samme SDI-forbindelser.

Konvertering i realtid

DeckLink Quad 2 understøtter hardwarebaseret colorspace conversion samt op- og nedkonvertering mellem SD og HD.

Derudover understøttes cross conversion mellem 720 HD og 1080 HD ved playback.

Genlock og synkronisering

Kortet har reference input med understøttelse af Tri-Sync og Black Burst, så det kan synkroniseres med professionelle broadcast- og produktionssystemer.

PCI Express

DeckLink Quad 2 anvender PCI Express Gen 2 x8 og er kompatibelt med både x8- og x16 PCI Express-slots.

Tilslutninger

• 8x 3G-SDI mini-DIN, individuelt konfigurerbare som input eller output
• 1x Reference Input, Tri-Sync / Black Burst
• PCI Express Gen 2 x8

Video

• SD
• HD
• Op til 1080p60
• 8-/10-bit YUV 4:2:2
• Op til 12-bit RGB 4:4:4
• Rec. 601
• Rec. 709
• Rec. 2020
• HDR metadata
• HLG
• PQ

Audio

• Op til 16 kanaler embedded SDI-audio
• 48 kHz / 24-bit

I kassen:

• Blackmagic Design DeckLink Quad 2
